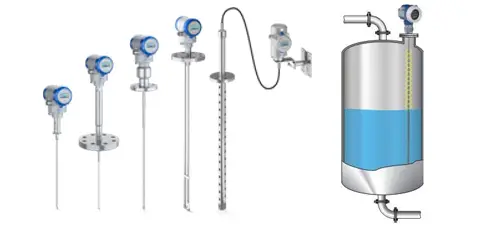

لول ترانسمیتر (ترانسمیتر سطح) یکی از ابزارهای مهم در صنایع مختلف است که برای اندازه‌گیری سطح مایعات و جامدات در مخازن و سیلوها استفاده می‌شود. این دستگاه‌ها با دقت بالا و قابلیت اطمینان، اطلاعات دقیقی از سطح مواد ارائه می‌دهند که برای کنترل فرآیندها و جلوگیری از سرریز یا خالی شدن مخازن بسیار حیاتی است. لول ترانسمیترها در انواع مختلفی مانند اولتراسونیک، راداری، خازنی و هیدرواستاتیک موجود هستند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. انتخاب نوع مناسب لول ترانسمیتر بستگی به شرایط محیطی، نوع ماده و دقت مورد نیاز دارد.
معرفی لول ترانسمیتر: انواع و اهمیت آن
همانطور که گفتیم لول ترانسمیتر یا ترانسمیتر سطح (Level Transmitter) یکی از ابزارهای دقیق و حیاتی در صنایع مختلف است که برای اندازه‌گیری و گزارش سطح مایعات و سیالات در مخازن استفاده می‌شود. این دستگاه‌ها به بهبود فرآیندهای عملیاتی، افزایش ایمنی و کاهش هزینه‌ها کمک شایانی می‌کنند. در کل روش های اندازه گیری فشار در صنعت بسیار مختلف است. لول ترانسمیترها به روش‌های مختلفی کار می‌کنند که بسته به نوع و کاربرد آنها متفاوت است. به عنوان مثال، لول ترانسمیترهای رادار از امواج رادیویی برای اندازه‌گیری سطح استفاده می‌کنند، در حالی که لول ترانسمیترهای هیدرواستاتیک بر اساس فشار مایع در مخزن عمل می‌کنند.
لول ترانسمیترها به چندین نوع مختلف تقسیم می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند:
- لول ترانسمیتر هیدرواستاتیک (Hydrostatic Level Transmitter): این نوع ترانسمیتر برای اندازه‌گیری ارتفاع مایعات در مخازن روباز استفاده می‌شود و بر اساس فشار هیدرواستاتیک کار می‌کند.
- لول ترانسمیتر اختلاف فشاری (Differential Pressure Level Transmitter): این دستگاه‌ها از اختلاف فشار بین دو نقطه برای تعیین سطح مایع استفاده می‌کنند و معمولاً در مخازن بسته کاربرد دارند.
- لول ترانسمیتر خازنی (Capacitive Level Transmitter): این نوع ترانسمیتر بر اساس تغییرات ظرفیت خازنی بین دو الکترود کار می‌کند و برای اندازه‌گیری سطح مایعات و مواد جامد فله‌ای مناسب است.
- لول ترانسمیتر التراسونیک (Ultrasonic Level Transmitter): این دستگاه‌ها از امواج صوتی با فرکانس بالا برای اندازه‌گیری سطح مایعات استفاده می‌کنند و به صورت غیر تماسی عمل می‌کنند.
- لول ترانسمیتر رادار (Radar Level Transmitter): این نوع ترانسمیتر از امواج رادیویی برای اندازه‌گیری سطح مایعات و مواد جامد استفاده می‌کند و دقت بسیار بالایی دارد.
استفاده از لول ترانسمیترها در صنایع مختلف از جمله نفت، گاز، پتروشیمی، آب و فاضلاب اهمیت زیادی دارد. این دستگاه‌ها به دلایل زیر بسیار مهم هستند:
- افزایش ایمنی: با اطلاع دقیق از سطح مایعات در مخازن، می‌توان از بروز حوادث ناشی از سرریز یا خالی شدن مخازن جلوگیری کرد.
- بهبود کارایی فرآیندها: اندازه‌گیری دقیق سطح مایعات به بهینه‌سازی فرآیندهای تولید و کاهش هدررفت مواد کمک می‌کند.
- کاهش هزینه‌ها: با استفاده از لول ترانسمیترها، نیاز به بازدیدهای مکرر و دستی از مخازن کاهش می‌یابد که این امر منجر به صرفه‌جویی در هزینه‌ها می‌شود.
چگونه ترانسمیتر سطح را انتخاب کنیم؟
انتخاب لول ترانسمیتر مناسب برای کاربرد خاص شما نیازمند در نظر گرفتن چندین عامل مهم است. در ادامه به بررسی این عوامل و نکات کلیدی برای انتخاب بهترین لول ترانسمیتر می‌پردازیم:
1. نوع ماده:
- مایعات: برای مایعات، لول ترانسمیترهای هیدرواستاتیک، التراسونیک و رادار مناسب هستند.
- مواد جامد: برای مواد جامد فله‌ای، لول ترانسمیترهای خازنی و رادار مناسب‌تر هستند.
2. شرایط محیطی:
- دما و فشار: باید دمای کاری و فشار محیط را در نظر بگیرید. برخی ترانسمیترها مانند رادار و التراسونیک می‌توانند در دما و فشارهای بالا کار کنند.
- محیط‌های خورنده: در محیط‌های خورنده، باید از ترانسمیترهایی با مواد مقاوم در برابر خوردگی استفاده کنید.
3. دقت و محدوده اندازه‌گیری:
- دقت: بسته به نیاز شما، دقت اندازه‌گیری می‌تواند متفاوت باشد. ترانسمیترهای رادار و التراسونیک دقت بالایی دارند.
- محدوده اندازه‌گیری: باید محدوده اندازه‌گیری مورد نیاز خود را مشخص کنید. برخی ترانسمیترها مانند هیدرواستاتیک برای مخازن با ارتفاع کم مناسب‌تر هستند.
4. نوع خروجی:
- خروجی آنالوگ: مانند 4-20 میلی‌آمپر که در بسیاری از کاربردهای صنعتی استفاده می‌شود.
- خروجی دیجیتال: مانند پروتکل‌های HART، Profibus و Modbus که برای ارتباطات دیجیتال استفاده می‌شوند.
5. نصب و نگهداری:
- سهولت نصب: برخی ترانسمیترها نیاز به نصب پیچیده‌تری دارند. برای مثال، ترانسمیترهای رادار نیاز به تنظیم دقیق دارند.
- نگهداری: باید به هزینه‌ها و نیازهای نگهداری ترانسمیتر توجه کنید. ترانسمیترهای التراسونیک و رادار معمولاً نیاز به نگهداری کمتری دارند.
6. هزینه:
- بودجه: هزینه‌های اولیه و نگهداری ترانسمیترها می‌تواند متفاوت باشد. باید بودجه خود را در نظر بگیرید و ترانسمیتر مناسبی را انتخاب کنید که با نیازهای شما همخوانی داشته باشد.
با در نظر گرفتن این عوامل، می‌توانید لول ترانسمیتر مناسبی را برای کاربرد خاص خود انتخاب کنید. راستی ما در گذشته مقاله ای با عنوان 5 نکته مهم در انتخاب ترانسمیتر نوشته ایم، پیشنهاد می کنیم آن را بخوانید.
نصب و راه‌اندازی لول ترانسمیتر: مراحل و نکات ضروری
نصب و راه‌اندازی لول ترانسمیترها (Level Transmitters) نیازمند دقت و رعایت نکات خاصی است تا عملکرد بهینه و دقیق داشته باشند. در ادامه، به برخی از مهم‌ترین نکات و اصول نصب و راه‌اندازی لول ترانسمیترها می‌پردازیم:
نکات اصلی برای نصب لول ترانسمیتر
- پشتیبانی مناسب: ترانسمیتر سطح را با پشتیبانی مناسب نصب کنید تا از لرزش و جابجایی جلوگیری شود.
- استفاده از کابل مناسب: از کابل‌های با کیفیت و مناسب برای اتصال استفاده کنید تا از نویز و اختلالات الکتریکی جلوگیری شود.
- دور نگه داشتن از مواد خورنده و داغ: مواد فرآیند خورنده و داغ را از سطح‌سنج دور نگهدارید تا عمر مفید دستگاه افزایش یابد.
- کوتاه نگه داشتن لوله‌کشی ایمپالس: لوله‌کشی ایمپالس را تا حد امکان کوتاه نگهدارید تا دقت اندازه‌گیری افزایش یابد.
- حفظ حداقل اتصالات و خم شدن در لوله‌ها: از خم شدن زیاد و اتصالات متعدد در لوله‌های ضربه‌ای اجتناب کنید.
- پر نگه داشتن Liquid Head: Liquid Head را همیشه پر از مایع نگهدارید تا عملکرد صحیح دستگاه تضمین شود.
- اجتناب از رسوب در لوله‌ها: از گرفتن رسوب در لوله‌ها جلوگیری کنید تا جریان مایع به درستی اندازه‌گیری شود.
- اجتناب از نوسانات دمای محیط: از نوسانات شدید دمای محیط جلوگیری کنید تا دقت اندازه‌گیری حفظ شود.
- بررسی نشتی و خرابی‌ها: وجود هرگونه نشتی و خرابی در سیستم را بررسی و رفع کنید.
- عایق‌بندی در صورت لزوم: در صورت نیاز، سیستم را عایق‌بندی کنید تا از تأثیرات محیطی جلوگیری شود.
اشتباهات رایج در نصب ترانسمیتر سطح:
- عدم توجه به ناحیه کور: نصب در فاصله نامناسب از سایر فرستنده‌ها می‌تواند دقت اندازه‌گیری را کاهش دهد.
- نصب در محیط‌های نامناسب: مواد شیمیایی خورنده می‌توانند عملکرد دستگاه را مختل کنند.
- عدم توجه به منابع برق و کابل‌ها: استفاده از منبع تغذیه ناکافی یا کابل‌کشی نامناسب می‌تواند باعث اختلال در عملکرد دستگاه شود.
با رعایت این نکات و اصول، می‌توانید از لول ترانسمیترها به بهترین شکل ممکن استفاده کنید و دقت و کارایی آنها را به حداکثر برسانید.
کلام پایانی
لول ترانسمیترها به عنوان یکی از ابزارهای حیاتی در اندازه‌گیری و کنترل سطح مایعات و مواد در صنایع مختلف، نقش بسزایی در بهبود کارایی و دقت فرآیندها ایفا می‌کنند و یکی از پرطرفدار ترین آنها ترانسمیتر ویکا است. با توجه به تنوع مدل‌ها و تکنولوژی‌های مختلف از جمله ترانسمیترهای خازنی، راداری، اولتراسونیک و لیزری، انتخاب مناسب‌ترین نوع بر اساس نیازهای خاص هر صنعت و شرایط عملیاتی بسیار مهم است. نصب و راه‌اندازی صحیح، همراه با نگهداری و کالیبراسیون دوره‌ای، می‌تواند به طور چشمگیری به افزایش دقت و طول عمر دستگاه‌ها کمک کند. همچنین، آگاهی از مشکلات رایج و راه‌حل‌های آنها می‌تواند به بهره‌وری بیشتر و کاهش هزینه‌های تعمیرات و نگهداری منجر شود.
با پیشرفت‌های تکنولوژیکی و نوآوری‌های جدید در زمینه لول ترانسمیترها، از جمله قابلیت‌های پیشرفته و افزایش دقت اندازه‌گیری، آینده این ابزارها بسیار امیدوارکننده به نظر می‌رسد. سرمایه‌گذاری در تکنولوژی‌های نوین و به‌روزرسانی سیستم‌های اندازه‌گیری می‌تواند به بهینه‌سازی فرآیندها و افزایش بهره‌وری در صنایع مختلف کمک کند. در نهایت، استفاده مؤثر از لول ترانسمیترها نه تنها به بهبود کنترل فرآیندها و افزایش دقت اندازه‌گیری کمک می‌کند، بلکه به ارتقاء کیفیت و ایمنی در عملیات‌های صنعتی نیز می‌انجامد.
