فلومتر مکانیکی یکی از ابزارهای پرکاربرد در اندازه‌گیری جریان سیالات است که با استفاده از قطعات متحرک و بدون نیاز به تجهیزات الکترونیکی پیچیده عمل می‌کند. این نوع فلومترها به دلیل سادگی در ساختار و دقت قابل قبول در اندازه‌گیری، در صنایع مختلف نظیر نفت، گاز، آب و فاضلاب، کاربرد گسترده‌ای دارند. مزیت اصلی فلومترهای مکانیکی در دسترس بودن و قابلیت کار در شرایط سخت محیطی است. در این مقاله به بررسی انواع فلومترهای مکانیکی، مزایا و کاربردهای آن‌ها در صنایع مختلف خواهیم پرداخت.

فلومتر مکانیکی چیست؟ مروری بر اصول عملکرد

فلومتر مکانیکی دستگاهی است که برای اندازه‌گیری حجم یا جریان سیالات مانند آب، گاز، یا نفت در لوله‌ها استفاده می‌شود. عملکرد آن بر اساس حرکت مکانیکی یک بخش متحرک در داخل فلومتر است که جریان سیال را ثبت می‌کند. این حرکت معمولاً به شکل چرخش پروانه، جابجایی دیسک، یا حرکت پیستونی انجام می‌شود. اصول عملکرد فلومتر مکانیکی به این صورت است که جریان سیال به داخل دستگاه وارد می‌شود و با برخورد به اجزای مکانیکی متحرک، باعث حرکت آن‌ها می‌گردد. سرعت و میزان حرکت این اجزا با نرخ جریان سیال متناسب است. این حرکت سپس به یک نمایشگر یا شمارنده منتقل می‌شود که حجم جریان سیال را بر حسب لیتر، مترمکعب، یا واحدهای دیگر نشان می‌دهد. از جمله مزایای فلومتر مکانیکی می‌توان به سادگی در ساختار، هزینه پایین، و قابلیت استفاده در محیط‌های صنعتی با شرایط سخت اشاره کرد. این دستگاه‌ها نیازی به برق ندارند و به همین دلیل در مناطق دورافتاده یا بدون دسترسی به منابع انرژی نیز به‌خوبی کار می‌کنند.

انواع فلومترهای مکانیکی: کدام برای شما مناسب است؟

فلومترهای مکانیکی انواع مختلفی دارند که هر کدام بر اساس نوع سیال، دقت مورد نیاز و شرایط محیطی کاربرد متفاوتی دارند. در زیر به برخی از رایج‌ترین انواع فلومترهای مکانیکی و موارد استفاده آن‌ها اشاره می‌کنیم تا بتوانید انتخاب مناسبی داشته باشید:

1. فلومتر توربینی: این نوع فلومتر با استفاده از یک پروانه یا توربین که در مسیر جریان سیال قرار دارد، میزان جریان را اندازه‌گیری می‌کند. هرچه جریان سریع‌تر باشد، پروانه با سرعت بیشتری می‌چرخد.
کاربرد: برای سیالات تمیز و بدون ذرات معلق، مانند آب یا گاز طبیعی.
مناسب برای: اندازه‌گیری جریان‌های پایدار و نسبتا دقیق.

2. فلومتر جابجایی مثبت: این فلومتر با جابجایی فیزیکی مقدار مشخصی از سیال توسط یک دیسک یا پیستون، حجم جریان را اندازه‌گیری می‌کند. این دستگاه از دقت بالایی برخوردار است و حتی جریان‌های کم را به خوبی ثبت می‌کند.
کاربرد: مناسب برای مایعات با ویسکوزیته بالا مانند روغن و مواد شیمیایی.
مناسب برای: محیط‌هایی که نیاز به دقت بالا در اندازه‌گیری دارند.

3. فلومتر چرخ دنده‌ای (Gear Flow Meter): در این فلومتر، دو چرخ دنده در تماس با یکدیگر با حرکت سیال می‌چرخند و جریان را به دقت اندازه‌گیری می‌کنند.
کاربرد: برای اندازه‌گیری مایعات غلیظ مانند سوخت، روغن و رزین.
مناسب برای: صنایع پتروشیمی و تولید مواد شیمیایی.

4. فلومتر پروانه‌ای (Paddlewheel Flow Meter): در این نوع فلومتر، یک پروانه در مسیر جریان قرار می‌گیرد که با حرکت سیال می‌چرخد. سرعت چرخش پروانه به سرعت جریان بستگی دارد.
کاربرد: برای اندازه‌گیری جریان آب و دیگر سیالات با ویسکوزیته کم.
مناسب برای: سیستم‌های آبیاری و شبکه‌های آب‌رسانی.

5. فلومتر پیستونی: این فلومتر با حرکت پیستون در داخل یک محفظه، جریان سیال را ثبت می‌کند. پیستون با جابجایی مقدار مشخصی سیال، میزان جریان را اندازه‌گیری می‌کند.
کاربرد: برای مایعاتی مانند سوخت و روغن.
مناسب برای: محیط‌هایی که جریان سیال متناوب و متغیر است.

6. فلومتر چرخشی (Rotary Vane Flow Meter): این فلومتر دارای یک مجموعه تیغه چرخان در داخل یک محفظه است. با حرکت سیال، تیغه‌ها به چرخش درمی‌آیند و حجم سیال اندازه‌گیری می‌شود.
کاربرد: برای اندازه‌گیری مایعات و گازها.
مناسب برای: سیستم‌های اندازه‌گیری دقیق و پایدار در محیط‌های صنعتی.

انتخاب فلومتر مکانیکی مناسب بستگی به عواملی مانند نوع سیال (مایع یا گاز)، دقت مورد نیاز، دما و فشار محیط، و میزان نگهداری مورد انتظار دارد. اگر سیال تمیز و جریان پایدار دارید، فلومتر توربینی یا پروانه‌ای مناسب است. در صورت کار با سیالات غلیظ یا نیاز به دقت بالا، فلومتر جابجایی مثبت یا چرخ دنده‌ای گزینه‌های بهتری هستند.

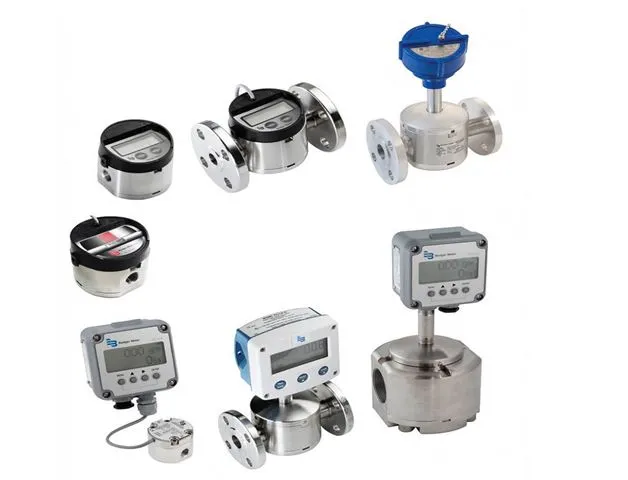

فلومتر مکانیکی

مقایسه فلومترهای مکانیکی با دیگر فلومترها

فلومترهای مکانیکی و دیگر انواع فلومترها، هر کدام دارای ویژگی‌ها، مزایا و معایب خاص خود هستند که برای کاربردهای مختلف مناسب‌اند. در ادامه به مقایسه فلومترهای مکانیکی با برخی از دیگر فلومترهای رایج می‌پردازیم:

1. فلومترهای مکانیکی: فلومترهای مکانیکی با استفاده از قطعات متحرک برای اندازه‌گیری جریان سیال عمل می‌کنند. این دستگاه‌ها ساده، کم‌هزینه و مقاوم در برابر شرایط محیطی سخت هستند و نیازی به برق ندارند. با این حال، این فلومترها در برابر سیالات حاوی ذرات معلق یا خورنده حساس‌ترند و نیاز به تعمیر و نگهداری بیشتری دارند.

2. فلومتر الکترومغناطیسی با بدنه فولادی: فلومترهای الکترومغناطیسی از اصول القای الکترومغناطیسی برای اندازه‌گیری جریان سیالات رسانا (معمولاً مایعات) استفاده می‌کنند. فلومتر الکترومغناطیسی با بدنه فولادی به دلیل مقاومت بالای فولاد در برابر خوردگی و فشارهای بالا، برای محیط‌های صنعتی سخت و سیالات خورنده مناسب است. این فلومترها دقت بالایی دارند و هیچ قطعه متحرکی ندارند، بنابراین هزینه‌های تعمیر و نگهداری آن‌ها کمتر است. بر خلاف فلومترهای مکانیکی، فلومتر الکترومغناطیسی قادر به اندازه‌گیری جریان سیالات رسانا حتی با ذرات معلق است و دقت بیشتری در شرایط متغیر دارد. با این حال، این نوع فلومترها نسبت به فلومترهای مکانیکی قیمت بالاتری دارند و نیازمند منبع برق هستند.

3. فلومترهای اولتراسونیک: فلومترهای اولتراسونیک با استفاده از امواج صوتی برای اندازه‌گیری سرعت جریان سیال کار می‌کنند. این فلومترها نیز مانند فلومترهای الکترومغناطیسی فاقد قطعات متحرک هستند، بنابراین نیاز به نگهداری کمتری دارند و می‌توانند جریان‌های بزرگ و کوچک را با دقت بالا اندازه‌گیری کنند. فلومترهای اولتراسونیک نیز مانند فلومترهای الکترومغناطیسی برای محیط‌های خورنده مناسب هستند و عملکرد بدون تماس مستقیم با سیال دارند. با این حال، فلومترهای مکانیکی برای شرایطی که دسترسی به برق محدود است یا هزینه پایین اهمیت دارد، بهتر عمل می‌کنند.

4. فلومترهای حرارتی: این نوع فلومترها با اندازه‌گیری تغییرات دما در طول جریان سیال، میزان جریان را محاسبه می‌کنند. فلومترهای حرارتی معمولاً برای گازها به کار می‌روند و دقت بسیار بالایی دارند. در مقابل فلومترهای مکانیکی که بیشتر برای مایعات مناسب هستند، فلومترهای حرارتی برای گازهای صنعتی مناسب‌اند. اما مانند فلومترهای الکترومغناطیسی و اولتراسونیک، این فلومترها نیز نیاز به برق دارند و هزینه بالاتری دارند.

فلومترهای مکانیکی در کاربردهای ساده و با هزینه کمتر که سیالات تمیز و با جریان ثابت وجود دارند، بهترین انتخاب هستند. اما در محیط‌هایی که دقت بالا، مقاومت در برابر خوردگی، یا اندازه‌گیری سیالات رسانا اهمیت دارد، فلومتر الکترومغناطیسی با بدنه فولادی یا دیگر فلومترهای پیشرفته نظیر اولتراسونیک و حرارتی برتری دارند.

مزایای کلیدی استفاده از فلومترهای مکانیکی در صنعت

فلومترهای مکانیکی به دلیل سادگی طراحی و عملکرد قابل اعتماد، همچنان یکی از ابزارهای محبوب در بسیاری از صنایع هستند. در ادامه به مزایای کلیدی استفاده از فلومترهای مکانیکی در صنعت اشاره می‌کنیم:

1. سادگی در طراحی و کاربری: فلومترهای مکانیکی ساختار ساده‌ای دارند و بر اساس قطعات متحرک عمل می‌کنند. این سادگی باعث می‌شود که نیاز به تنظیمات پیچیده و تخصصی نداشته باشند و کاربران به راحتی بتوانند از آن‌ها استفاده کنند.

2. هزینه‌های پایین خرید و نگهداری: یکی از مزایای برجسته فلومترهای مکانیکی هزینه نسبتاً پایین آن‌هاست. همچنین، نگهداری و تعمیر آن‌ها به دلیل سادگی قطعات آسان‌تر و ارزان‌تر است، به‌خصوص در مقایسه با فلومترهای الکترونیکی پیشرفته مانند فلومتر اندرس که معمولاً نیاز به تجهیزات و تخصص بیشتری برای تعمیر دارند.

3. عملکرد مستقل از برق: فلومترهای مکانیکی نیازی به منبع برق ندارند و به همین دلیل می‌توانند در محیط‌های دورافتاده یا مناطقی که دسترسی به برق محدود است، به خوبی کار کنند. این ویژگی برای صنایع نفت و گاز، کشاورزی و تصفیه آب بسیار ارزشمند است.

4. مقاومت در برابر شرایط سخت محیطی: فلومترهای مکانیکی به دلیل طراحی مکانیکی مقاوم و استفاده از مواد بادوام، قادرند در شرایط سخت محیطی مانند دماهای بالا، فشارهای شدید، و سیالات خورنده نیز به خوبی عمل کنند. در مقابل، فلومترهای الکترونیکی مانند فلومترهای اندِرس معمولاً به محافظت بیشتر در برابر شرایط محیطی نیاز دارند.

5. قابلیت استفاده برای سیالات با ویسکوزیته‌های مختلف: فلومترهای مکانیکی می‌توانند برای اندازه‌گیری جریان سیالات با ویسکوزیته‌های مختلف (از مایعات رقیق تا غلیظ) مورد استفاده قرار گیرند. این ویژگی به‌خصوص در صنایع شیمیایی و نفتی که سیالات با ویژگی‌های مختلف جریان دارند، بسیار کاربردی است.

6. طول عمر بالا: فلومترهای مکانیکی، با توجه به ساختار قوی و مقاوم، دارای طول عمر بالایی هستند. این ویژگی باعث می‌شود که در صورت نگهداری مناسب، این دستگاه‌ها به‌طور مداوم و بدون نیاز به تعمیرات پیچیده کار کنند.

7. کاربرد گسترده در صنایع مختلف:  از فلومترهای مکانیکی در صنایع مختلفی مانند آب و فاضلاب، نفت و گاز، پتروشیمی، و کشاورزی استفاده می‌شود. قابلیت تطبیق با محیط‌های گوناگون و سیالات مختلف یکی دیگر از دلایل محبوبیت این دستگاه‌هاست.  در مقایسه با فلومترهای الکترونیکی مانند فلومتر اندرس که تکنولوژی‌های پیشرفته‌تری را ارائه می‌دهند، فلومترهای مکانیکی همچنان به دلیل مزایایی چون سادگی، دوام و مقرون به صرفه بودن، جایگاه ویژه‌ای در صنایع مختلف دارند.

جمع بندی: شناخت فلومتر مکانیکی

فلومترهای مکانیکی به‌عنوان یکی از قدیمی‌ترین و پرکاربردترین ابزارهای اندازه‌گیری جریان سیالات در صنایع مختلف همچنان جایگاه مهمی دارند. این دستگاه‌ها به دلیل سادگی طراحی، هزینه پایین، مقاومت در شرایط سخت محیطی و عدم نیاز به منبع برق، انتخابی مناسب برای بسیاری از کاربردها هستند. از انواع مختلف فلومترهای مکانیکی مانند توربینی، جابجایی مثبت و چرخ دنده‌ای می‌توان بسته به نوع سیال و نیاز صنعتی بهره برد. همچنین در مقایسه با فلومترهای پیشرفته‌تر مانند فلومترهای الکترومغناطیسی یا اولتراسونیک، فلومترهای مکانیکی در شرایطی که نیاز به دقت بالا یا کار با سیالات خاص وجود ندارد، همچنان عملکرد مطلوبی ارائه می‌دهند. بنابراین، اگر به دنبال ابزاری ساده و قابل اعتماد برای اندازه‌گیری جریان سیالات هستید، فلومتر مکانیکی می‌تواند گزینه‌ای مناسب باشد. در نهایت، برای افرادی که به تازگی با این فناوری آشنا شده‌اند و می‌پرسند فلومتر (Flow meter) چیست؟، می‌توان گفت که فلومترها ابزارهایی کلیدی در صنایع مختلف هستند که امکان کنترل و پایش دقیق جریان سیالات را فراهم می‌کنند، و انتخاب نوع مناسب آن به ویژگی‌های سیال و نیازهای صنعتی شما بستگی دارد.
