عیب یابی و تعمیر شیر برقی

شیر برقی یا سلونوئید ولو (Solenoid Valve) یک دستگاه الکترومکانیکی است که برای کنترل جریان سیالات (مایعات یا گازها) استفاده می‌شود. این شیرها با استفاده از نیروی الکتریکی عمل می‌کنند و می‌توانند جریان سیال را باز یا بسته کنند. شیر برقی با استفاده از نیروی الکتریکی و میدان مغناطیسی عمل می‌کند. در حالت عادی، پیستون توسط فنر در موقعیت بسته قرار دارد و جریان سیال متوقف می‌شود. با اعمال جریان الکتریکی به کویل، میدان مغناطیسی ایجاد شده و پیستون را به سمت بالا می‌کشد، که باعث باز شدن مسیر جریان سیال می‌شود. با قطع جریان الکتریکی، فنر پیستون را به موقعیت اولیه بازمی‌گرداند و مسیر جریان سیال بسته می‌شود.

اجزای تشکیل‌دهنده شیر برقی:

1. سلونوئید (بوبین): شامل یک کویل الکتریکی و هسته فرومغناطیسی متحرک است که با عبور جریان الکتریکی، میدان مغناطیسی ایجاد می‌کند.
2. بدنه شیر: شامل ورودی و خروجی سیال است که جریان سیال از طریق آن‌ها کنترل می‌شود.
3. پیستون (Plunger): در داخل سلونوئید قرار دارد و با ایجاد میدان مغناطیسی حرکت می‌کند تا مسیر جریان سیال را باز یا بسته کند.
4. فنر: برای بازگرداندن پیستون به حالت اولیه در زمانی که جریان الکتریکی قطع می‌شود.

شیرهای برقی در صنایع مختلفی مورد استفاده قرار می‌گیرند، از جمله:

• صنایع نفت و گاز: برای کنترل جریان نفت و گاز در خطوط لوله.
• صنایع شیمیایی: برای کنترل جریان مواد شیمیایی در فرآیندهای تولید.
• سیستم‌های آبیاری: برای کنترل جریان آب در سیستم‌های آبیاری قطره‌ای و کشاورزی.
• سیستم‌های تهویه مطبوع: برای کنترل جریان مبرد در سیستم‌های تهویه مطبوع.
• صنایع خودروسازی: برای کنترل جریان سوخت و هوا در موتورهای خودرو.

شیرهای برقی به دلیل دقت بالا و قابلیت کنترل از راه دور، در بسیاری از کاربردهای صنعتی و خانگی مورد استفاده قرار می‌گیرند.

انواع شیربرقی

شیرهای برقی در انواع مختلفی طراحی و تولید می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند:

1. شیر برقی مستقیم (Direct Acting Solenoid Valve): یکی از انواع شیربرقی است که به طور مستقیم توسط نیروی الکتریکی عمل می‌کند و برای کاربردهایی با فشار پایین و جریان کم مناسب است. در این شیرها، پیستون مستقیماً توسط میدان مغناطیسی حرکت می‌کند و مسیر جریان را باز یا بسته می‌کند.

2. شیر برقی نیمه مستقیم (Semi-Direct Acting Solenoid Valve): این نوع شیرها ترکیبی از عملکرد مستقیم و غیرمستقیم هستند. در این شیرها، نیروی الکتریکی ابتدا یک پیستون کوچک را حرکت می‌دهد که به نوبه خود یک پیستون بزرگتر را برای باز یا بسته کردن مسیر جریان حرکت می‌دهد. این نوع شیرها برای کاربردهایی با فشار متوسط مناسب هستند.

3. شیر برقی غیرمستقیم (Pilot Operated Solenoid Valve): این شیرها برای کاربردهایی با فشار بالا و جریان زیاد مناسب هستند. در این نوع شیرها، نیروی الکتریکی یک پیستون کوچک را حرکت می‌دهد که به نوبه خود فشار سیال را برای حرکت دادن پیستون اصلی استفاده می‌کند. این شیرها معمولاً در سیستم‌های بزرگ و پیچیده استفاده می‌شوند.

4. شیر برقی دو طرفه (Two-Way Solenoid Valve): این نوع شیرها دارای دو پورت (ورودی و خروجی) هستند و برای کنترل جریان سیال در یک جهت استفاده می‌شوند. این شیرها می‌توانند جریان را باز یا بسته کنند و در کاربردهای مختلفی مانند سیستم‌های آبیاری و تهویه مطبوع استفاده می‌شوند.

5. شیر برقی سه طرفه (Three-Way Solenoid Valve): این شیرها دارای سه پورت هستند و می‌توانند جریان سیال را بین دو مسیر مختلف هدایت کنند. این نوع شیرها معمولاً در سیستم‌های کنترل هوا و گاز استفاده می‌شوند.

6. شیر برقی چهار طرفه (Four-Way Solenoid Valve): این نوع شیرها دارای چهار پورت هستند و برای کنترل جریان سیال در سیستم‌های پیچیده‌تر مانند سیستم‌های هیدرولیک و پنوماتیک استفاده می‌شوند. این شیرها می‌توانند جریان را به چندین مسیر مختلف هدایت کنند.

7. شیر برقی نرمال باز (Normally Open Solenoid Valve): در این نوع شیرها، مسیر جریان در حالت عادی باز است و با اعمال نیروی الکتریکی بسته می‌شود. این شیرها برای کاربردهایی مناسب هستند که نیاز به جریان مداوم دارند و فقط در مواقع خاص باید جریان قطع شود.

8. شیر برقی نرمال بسته (Normally Closed Solenoid Valve): در این نوع شیرها، مسیر جریان در حالت عادی بسته است و با اعمال نیروی الکتریکی باز می‌شود. این شیرها برای کاربردهایی مناسب هستند که نیاز به قطع جریان در حالت عادی دارند و فقط در مواقع خاص باید جریان برقرار شود.

عیب یابی و تعمیر شیر برقی پنوماتیک

شیر برقی پنوماتیک یا سلونوئید ولو پنوماتیک، یکی از اجزای حیاتی در سیستم‌های پنوماتیک است که برای کنترل جریان هوا یا گازهای فشرده استفاده می‌شود. این شیرها با استفاده از نیروی الکتریکی عمل می‌کنند و می‌توانند جریان هوا را در سیستم‌های مختلف باز یا بسته کنند. شیر برقی پنوماتیک با استفاده از نیروی الکتریکی و میدان مغناطیسی عمل می‌کند. در حالت عادی، پیستون توسط فنر در موقعیت بسته قرار دارد و جریان هوا متوقف می‌شود. با اعمال جریان الکتریکی به بوبین، میدان مغناطیسی ایجاد شده و پیستون را به سمت بالا می‌کشد، که باعث باز شدن مسیر جریان هوا می‌شود. با قطع جریان الکتریکی، فنر پیستون را به موقعیت اولیه بازمی‌گرداند و مسیر جریان هوا بسته می‌شود.

عیب یابی و تعمیر شیر برقی پنوماتیک شامل چند مرحله اصلی است که به شما کمک می‌کند تا این قطعه مهم را به درستی تعمیر کنید. در اینجا به برخی از مراحل کلیدی اشاره می‌کنم:

1. عیب یابی و تعمیر شیر برقی: ابتدا باید مشکل را شناسایی کنید. این می‌تواند شامل بررسی بوبین‌ها، اتصالات، و عملکرد کلی شیر باشد.
2. قطع جریان هوا و برق: قبل از شروع به تعمیر، مطمئن شوید که جریان هوا و برق قطع شده است تا از هرگونه حادثه جلوگیری شود.

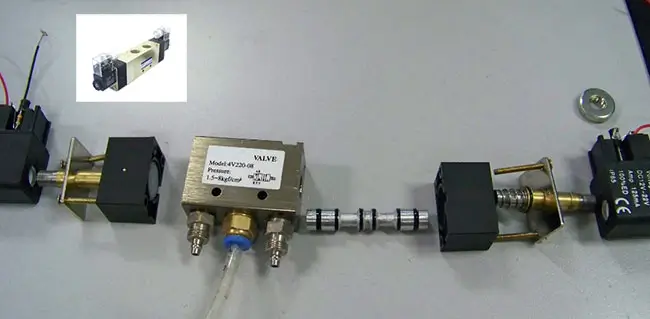

3. جداسازی قطعات: قطعات مختلف شیر را جدا کنید و آنها را بررسی کنید. این شامل باز کردن اتصالات و بررسی اورینگ‌ها و سایر قطعات داخلی است.
4. تمیز کردن: قطعات جدا شده را با استفاده از الکل یا مواد تمیز کننده مناسب تمیز کنید.
5. تعویض قطعات معیوب: اگر قطعاتی مانند بوبین‌ها یا اورینگ‌ها خراب شده‌اند، آنها را تعویض کنید.
6. مونتاژ مجدد: پس از تمیز کردن و تعویض قطعات، شیر را مجدداً مونتاژ کنید و مطمئن شوید که همه چیز به درستی در جای خود قرار گرفته است.

عیب یابی و تعمیر شیر برقی

عیب یابی و تعمیر شیر برقی اس ام سی (SMC)

شیر برقی اس ام سی (SMC) یکی از محصولات برجسته شرکت ژاپنی SMC Corporation است که در زمینه تولید تجهیزات پنوماتیک و اتوماسیون صنعتی فعالیت می‌کند. این شیرها به دلیل کیفیت بالا و عملکرد قابل اعتماد، در صنایع مختلفی مورد استفاده قرار می‌گیرند. شرکت SMC در سال 1959 در توکیو، ژاپن تأسیس شد و به سرعت به یکی از پیشروان جهانی در زمینه تولید تجهیزات پنوماتیک تبدیل شد. این شرکت محصولات متنوعی از جمله شیرهای برقی، سیلندرهای پنوماتیک، فیلترها و رگولاتورها را تولید می‌کند.شیرهای برقی SMC به دلیل دقت بالا در کنترل جریان سیال، در بسیاری از کاربردهای صنعتی و خانگی مورد استفاده قرار می‌گیرند.

اجزای تشکیل‌دهنده شیر برقی SMC:

1. بوبین (Solenoid Coil): شامل یک سیم‌پیچ الکتریکی است که با عبور جریان الکتریکی، میدان مغناطیسی ایجاد می‌کند.
2. پیستون (Plunger): در داخل بوبین قرار دارد و با ایجاد میدان مغناطیسی حرکت می‌کند تا مسیر جریان سیال را باز یا بسته کند.
3. بدنه شیر: شامل ورودی و خروجی سیال است که جریان سیال از طریق آن‌ها کنترل می‌شود.
4. فنر: برای بازگرداندن پیستون به حالت اولیه در زمانی که جریان الکتریکی قطع می‌شود.
