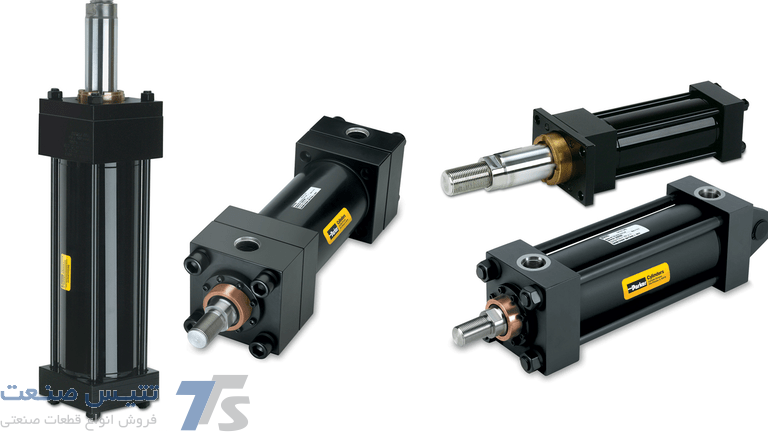

سیلندر هیدرولیک یکی از مهم‌ترین اجزای سیستم‌های هیدرولیک است که با استفاده از فشار سیال هیدرولیک، نیرویی خطی را ایجاد می‌کند. سیلندر هیدرولیک در بسیاری از صنایع و دستگاه‌های مختلف کاربرد دارد و به عنوان یک موتور خطی عمل می‌کند. در این مقاله به بررسی مکانیزم، کاربردها و اجزای این سیلندر می‌پردازیم.
مکانیزم سیلندر هیدرولیک
این سیلندر از دو قسمت اصلی تشکیل شده است: بدنه و پیستون. بدنه سیلندر یک لوله است که در دو طرف آن درپوش‌هایی به نام cap نصب شده‌اند. در یکی از درپوش‌ها یک سوراخ برای ورود سیال هیدرولیک وجود دارد و در دیگری یک سوراخ برای خروج آن. پیستون یک قطعه استوانه‌ای است که درون بدنه سیلندر قرار دارد و به یک میله به نام rod متصل است. میله rod از یکی از درپوش‌ها خارج می‌شود و به قطعه‌ای که باید حرکت کند متصل می‌شود. پیستون دارای یک آب بند به نام seal است که جلوی نشت سیال هیدرولیک را می‌گیرد.
وقتی سیال هیدرولیک با فشار بالا از یکی از سوراخ‌های درپوش وارد بدنه سیلندر می‌شود، به پیستون فشار ایجاد می‌کند و آن را به سمت سوراخ دیگر می‌فرستد. این حرکت باعث می‌شود که میله rod همراه با پیستون حرکت کند و نیرویی خطی را به قطعه متصل به آن منتقل کند. برای برگشتن پیستون به حالت اولیه، سیال هیدرولیک با فشار بالا از سوراخ دیگر وارد بدنه سیلندر می‌شود و پیستون را به سمت سوراخ اول می‌فرستد. این روند را می‌توان با تغییر جهت جریان سیال هیدرولیک تکرار کرد و به این ترتیب حرکت دورگرد پیستون را ایجاد کرد.
پیشنهاد ما: سیلندر هیدرولیک SMC
سیلندر هیدرولیک چه کاربردهایی دارد؟
این سیلندر به دلیل داشتن نیروی بالا، دقت بالا، کنترل آسان و انعطاف‌پذیری بالا در بسیاری از صنایع و دستگاه‌های مختلف کاربرد دارد. برخی از کاربردهای Hydraulic cylinder عبارتند از:
کاربرد سیلندر هیدرولیک در صنایع فولاد
این سیلندر در صنایع فولاد برای انجام عملیات‌های مختلفی مانند برش، خم، فشردن، جابجایی و جداسازی فولاد استفاده می‌شود. سیلندر هیدرولیک قادر است نیروی بسیار زیادی را به فولاد اعمال کند و با دما و فشار بالا مقاومت داشته باشد. این سیلندر همچنین در دستگاه‌های بالابر، جرثقیل، پرس و رول فرمینگ نیز کاربرد دارد.
کاربرد سیلندر هیدرولیک در صنایع معدنی
سیلندر هیدرولیک در صنایع معدنی برای انجام عملیات‌های مختلفی مانند حفاری، بارگیری، حمل و نقل، تخلیه و … استفاده می‌شود. این سیلندر قادر است نیروی بسیار زیادی را به ماشین‌آلات اعمال کند و در برابر شرایط سخت محیطی مانند گرد و غبار، رطوبت، آب و شوک‌های مکانیکی مقاومت داشته باشد. این سیلندر همچنین در دستگاه‌های مانند بیل مکانیکی، لودر، دامپر، جک همر، بورینگ و تراکتور نیز کاربرد دارد.
کاربرد سیلندر هیدرولیک در ساخت ماشین‌آلات کشاورزی
سیلندر هیدرولیک در ساخت ماشین‌آلات کشاورزی برای انجام عملیات‌های مختلفی مانند کاشت، داشت، برداشت، حمل و نقل و پردازش محصولات کشاورزی استفاده می‌شود. این سیلندر قادر است نیروی کافی را به ماشین‌آلات کشاورزی اعمال کند و با شرایط متغیر محیطی مانند دما، رطوبت، خاک و سنگ مقاومت داشته باشد. این سیلندر همچنین در دستگاه‌های مانند تراکتور، کمباین، تیلر، کلتیواتور، اسپریر و ماشین‌آلات بسته‌بندی نیز کاربرد دارد.
کاربرد سیلندر هیدرولیک در دستگاه‌های صنعتی
سیلندر هیدرولیک در دستگاه‌های صنعتی برای انجام عملیات‌های مختلفی مانند فشردن، برش، خم، جوش، چسباندن، اندازه‌گیری و کنترل کیفیت استفاده می‌شود. این سیلندر قادر است نیروی دقیق و قابل تنظیم را به دستگاه‌های صنعتی اعمال کند و با دقت بالا عمل کند. این سیلندر همچنین در دستگاه‌های مانند پرس، گیوتین، خم‌کن، جوش‌کن، میکرومتر و کالیبر نیز کاربرد دارد.
کاربرد سیلندر هیدرولیک در صنایع خودروسازی
سیلندر هیدرولیک در صنایع خودروسازی برای انجام عملیات‌های مختلفی مانند تولید، تعمیر، تست، تنظیم و نگهداری خودروها استفاده می‌شود. این سیلندر قادر است نیروی بسیار زیادی را به قطعات خودرو اعمال کند و در برابر شرایط مختلف محیطی مانند دما، فشار، سرعت و لرزش مقاومت داشته باشد. این سیلندر همچنین در دستگاه‌های مانند پرس، ربات، دینامومتر، ترمز، فرمان و جک نیز کاربرد دارد.
عملکرد Hydraulic cylinder
عملکرد سیلندر هیدرولیک به عوامل مختلفی بستگی دارد که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:
- نوع: این سیلندر می‌تواند از نوع تک‌طرفه یا دو‌طرفه باشد. در این سیلندر تک‌طرفه، فقط یک سمت پیستون قابلیت حرکت دارد و برای برگشتن به حالت اولیه به یک فنر یا یک وزن متعادل نیاز دارد. در سیلندر هیدرولیک دو‌طرفه، هر دو سمت پیستون قابلیت حرکت دارند.
- حجم: حجم این سیلندر برابر است با حاصل ضرب مساحت سطح پیستون در طول آن. حجم سیلندر هیدرولیک تعیین کننده مقدار سیال هیدرولیکی است که برای ایجاد حرکت پیستون نیاز است. هر چه حجم سیلندر هیدرولیک بیشتر باشد، نیاز به سیال هیدرولیک بیشتری خواهد بود.
- فشار: فشار این سیلندر برابر است با نسبت نیرویی که بر روی پیستون اعمال می‌شود به مساحت سطح آن. فشار سیلندر تعیین کننده نیروی خروجی آن است. هر چه فشار آن بیشتر باشد، نیروی خروجی بیشتری خواهد داشت.
- سرعت: سرعت این سیلندر برابر است با نسبت طول حرکت پیستون به زمان حرکت آن. سرعت این سیلندر تعیین کننده سرعت خروجی این سیلندر است. هر چه سرعت این سیلندر بیشتر باشد، سرعت خروجی بیشتری خواهد داشت. سرعت این سیلندر به عواملی مانند فشار سیال هیدرولیک، مساحت سطح پیستون، حجم سیلند، اصطکاک و مقاومت هوا بستگی دارد.
اجزای سیلندر هیدرولیک
سیلندر هیدرولیک از اجزای مختلفی تشکیل شده است که هر یک از آن‌ها نقش مهمی در عملکرد این سیلندر دارد. اجزای اصلی آن عبارتند از:
- گردگیر: یک قطعه الاستیک است که در داخل درپوش‌ها قرار دارد و جلوی ورود گرد و غبار و ذرات خارجی به داخل Hydraulic cylinder را می‌گیرد.
- آب بند: یک قطعه الاستیک است که در داخل درپوش‌ها و پیستون قرار دارد و جلوی نشت سیال هیدرولیک را می‌گیرد.
- بیرینگ: یک قطعه فلزی است که در داخل درپوش‌ها و پیستون قرار دارد و کاهش اصطکاک و افزایش مقاومت این سیلندر را ایجاد می‌کند.
- درپوش: یک قطعه فلزی است که در دو طرف بدنه سیلندر قرار دارد و بدنه، پیستون و میله rod را به هم متصل می‌کند. درپوش‌ها دارای سوراخ‌هایی برای ورود و خروج سیال هیدرولیک هستند.
- مسیر حرکت: یک قطعه فلزی است که در داخل بدنه سیلندر قرار دارد و محدوده حرکت پیستون را تعیین می‌کند.
- بدنه سیلندر: یک قطعه فلزی به شکل استوانه‌ای است و پیستون و مسیر حرکت را درون خود جای می‌دهد. بدنه سیلندر باید از موادی ساخته شود که با سیال هیدرولیک سازگار باشند و مقاومت بالایی در برابر فشار و دما داشته باشند.
- پیستون: یک قطعه فلزی است به شکل استوانه‌ای است و درون بدنه سیلندر حرکت می‌کند. پیستون به یک میله به نام rod متصل است و نیروی سیال هیدرولیک را به نیروی خطی تبدیل می‌کند.
- اورینگ: یک قطعه الاستیک است که در دور پیستون قرار دارد و جلوی نشت سیال هیدرولیک را می‌گیرد.
- رینگ: یک قطعه فلزی است که در دور پیستون قرار دارد و باعث کاهش اصطکاک و افزایش مقاومت پیستون می گردد.
- بلبرینگ: یک قطعه فلزی است که در دور میله rod قرار دارد و کاهش اصطکاک و افزایش مقاومت میله rod را ایجاد می‌کند.
- آب بند پیستون: یک قطعه الاستیک است که در دور میله rod قرار دارد و جلوی نشت سیال هیدرولیک را می‌گیرد.
- پیچ و مهره: قطعات فلزی هستند که برای اتصال درپوش‌ها، بدنه سیلندر، پیستون و میله rod به هم استفاده می‌شوند.
- پایه: یک قطعه فلزی است که به درپوش‌ها یا بدنه سیلندر متصل می‌شود و برای نصب سیلندر هیدرولیک به قطعه‌ای که باید حرکت کند استفاده می‌شود.
