دیافراگم سیل در ابزار دقیق به عنوان یک مانع بین تجهیزات اندازه‌گیری و سیالات فرآیندی عمل می‌کنند. این سیل‌ها برای محافظت از تجهیزات فشار مانند گیج‌های فشار، ترانسمیترها و سوئیچ‌ها در برابر سیالات خورنده، فرساینده یا با دمای بالا استفاده می‌شوند.
دیافراگم سیل در ابزار دقیق از مواد مختلفی مانند استنلس استیل، تانتالیوم، اینکونل، مونل، هستلوی و PTFE ساخته می‌شوند تا با سیالات فرآیندی سازگار باشند. این سیل‌ها به عنوان یک دیواره نازک و انعطاف‌پذیر عمل می‌کنند که فشار فرآیند را به دقت به عنصر حسگر ابزار اندازه‌گیری منتقل می‌کند.
استفاده از دیافراگم سیل در ابزار دقیق در شرایطی که سیال فرآیندی خورنده، ویسکوز، یا دارای دمای بسیار بالا یا پایین است، ضروری است. همچنین در محیط‌های بهداشتی که نیاز به جلوگیری از تشکیل باکتری‌ها وجود دارد، دیافراگم سیل‌ها بسیار مفید هستند.
انواع سیگنال های ابزار دقیق
قبل از آشنا شدن با دیافراگم سیل در ابزار دقیق بهتر است بدانید انواع سیگنال های ابزار دقیق کدامند. در ابزار دقیق، سیگنال‌ها نقش حیاتی در انتقال اطلاعات بین تجهیزات مختلف ایفا می‌کنند. این سیگنال‌ها به دو دسته اصلی تقسیم می‌شوند: سیگنال‌های آنالوگ و سیگنال‌های دیجیتال. در ادامه به توضیح انواع سیگنال های ابزار دقیق می‌پردازیم:
سیگنال‌های آنالوگ پیوسته هستند و می‌توانند هر مقداری در یک محدوده مشخص را بپذیرند. این سیگنال‌ها معمولاً به شکل ولتاژ یا جریان الکتریکی هستند و برای انتقال اطلاعاتی مانند دما، فشار، و جریان استفاده می‌شوند. برخی از رایج‌ترین سیگنال‌های آنالوگ عبارتند از:
- 4-20 میلی‌آمپر: یکی از پرکاربردترین سیگنال‌های آنالوگ در ابزار دقیق.
- 0-10 ولت: سیگنالی که معمولاً در سیستم‌های کنترلی استفاده می‌شود.
سیگنال‌های دیجیتال به صورت گسسته و در قالب بیت‌های صفر و یک منتقل می‌شوند. این سیگنال‌ها معمولاً در سیستم‌های مدرن و پیشرفته استفاده می‌شوند و دقت و مقاومت بیشتری در برابر نویز دارند. برخی از پروتکل‌های دیجیتال رایج عبارتند از:
- HART: پروتکلی برای انتقال داده‌های دیجیتال بر روی جریان 4-20 میلی‌آمپر.
- Profibus: پروتکلی برای ارتباطات صنعتی که در سیستم‌های اتوماسیون استفاده می‌شود.
- Foundation Fieldbus: پروتکلی برای انتقال داده‌های دیجیتال در سیستم‌های ابزار دقیق.

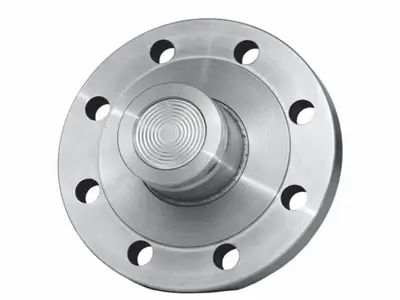

دیافراگم سیل WIKA مدل ۹۹۰٫۲۷
راهنمای انتخاب دیافراگم سیل در ابزار دقیق
انتخاب دیافراگم سیل در ابزار دقیق نیازمند در نظر گرفتن چندین فاکتور مهم است. در اینجا چند نکته کلیدی برای راهنمایی شما آورده شده است:
1. نوع سیال فرآیندی
- خورنده: اگر سیال فرآیندی خورنده است، باید از موادی مانند تانتالیوم، اینکونل یا هستلوی استفاده کنید.
- ویسکوز: برای سیالات ویسکوز یا حاوی ذرات جامد، دیافراگم سیل‌هایی با طراحی خاص برای جلوگیری از انسداد مناسب هستند.
2. دمای فرآیند
- دمای بالا: برای دماهای بالا، موادی مانند استنلس استیل یا اینکونل مناسب هستند.
- دمای پایین: در دماهای پایین، باید از موادی استفاده کنید که در برابر انجماد مقاوم باشند.
3. فشار فرآیند
- فشار بالا: دیافراگم سیل‌هایی با مقاومت بالا در برابر فشار برای فرآیندهای با فشار بالا ضروری هستند.
4. شرایط بهداشتی
- محیط‌های بهداشتی: در صنایع غذایی و دارویی، دیافراگم سیل‌هایی که از مواد بهداشتی ساخته شده‌اند و به راحتی تمیز می‌شوند، مورد نیاز هستند.
5. نوع اتصال
- اتصال فلنجی یا رزوه‌ای: بسته به نیاز فرآیند، میتوانید از دیافراگم سیل‌هایی با اتصالات فلنجی یا رزوه‌ای استفاده کنید.
6. سیال پرکننده
- انتخاب سیال پرکننده: سیال پرکننده باید با سیال فرآیندی سازگار باشد و نباید حاوی حباب‌های هوا باشد.
7. نصب و نگهداری
- نصب مستقیم یا از راه دور: بسته به شرایط فرآیند، میتوانید دیافراگم سیل را به صورت مستقیم یا از راه دور نصب کنید.
8. سازگاری مواد
- انتخاب مواد سازگار: مواد دیافراگم سیل باید با سیال فرآیندی و شرایط عملیاتی سازگار باشند.
تأثیر دیافراگم سیل‌ها بر دقت و طول عمر تجهیزات اندازه‌گیری؛ دیافراگم سیل در ابزار دقیق
تجهیزات ابزار دقیق در دیگ بخار
حال که با دیافراگم سیل در ابزار دقیقآشنا شدید، می خواهیم به تجهزیات ابزار دقیق در دیگ بخار بپردازیم. در دیگ بخار، تجهیزات ابزار دقیق نقش حیاتی در کنترل و نظارت بر فرآیندهای مختلف ایفا می‌کنند. این تجهیزات به بهبود ایمنی، کارایی و عملکرد دیگ بخار کمک می‌کنند. در اینجا به برخی از مهم‌ترین تجهیزات ابزار دقیق در دیگ بخار استفاده می‌شوند، اشاره می‌کنم:
1. گیج فشار (Pressure Gauge): اندازه‌گیری فشار داخل دیگ بخار برای اطمینان از عملکرد ایمن و کارآمد.
2. دماسنج (Temperature Gauge): اندازه‌گیری دمای آب و بخار در دیگ بخار برای کنترل دقیق فرآیند گرمایش.
3. نشانگر سطح آب (Water Level Indicator): نظارت بر سطح آب در دیگ بخار برای جلوگیری از گرم شدن بیش از حد یا آسیب دیدن دیگ.
4. اسکنر شعله (Flame Scanner): تشخیص وجود شعله در مشعل دیگ بخار برای اطمینان از عملکرد صحیح و ایمن مشعل.
5. آنالایزر احتراق (Combustion Analyzer): اندازه‌گیری و تحلیل گازهای خروجی از دیگ بخار برای بهینه‌سازی فرآیند احتراق و کاهش آلاینده‌ها.
6. کنترل سطح منبع آب (Feed Water Level Control): کنترل سطح آب ورودی به دیگ بخار برای حفظ تعادل و جلوگیری از نوسانات فشار.
7. اندازه‌گیری جریان بخار (Steam Flow Measurement): اندازه‌گیری جریان بخار تولیدی برای کنترل دقیق فرآیند و بهینه‌سازی مصرف انرژی.
8. آنالیز گازهای خروجی (Exhaust Gas Analysis): تحلیل گازهای خروجی برای ارزیابی کارایی احتراق و کاهش آلاینده‌های زیست‌محیطی.
این تجهیزات ابزار دقیق به بهبود عملکرد و ایمنی دیگ بخار کمک می‌کنند و نقش مهمی در صنایع مختلف دارند.
خلاصه ای از آنچه درمورد دیافراگم سیل در ابزار دقیق گفتیم!
دیافراگم سیل‌ها در ابزار دقیق نقش حیاتی دارند. این تجهیزات به عنوان یک مانع بین سیالات فرآیندی و ابزارهای اندازه‌گیری فشار عمل می‌کنند، که از تجهیزات در برابر سیالات خورنده، فرساینده، و دماهای بالا محافظت می‌کنند. استفاده از دیافراگم سیل‌ها باعث افزایش دقت اندازه‌گیری، کاهش هزینه‌های نگهداری و افزایش طول عمر تجهیزات می‌شود. این سیل‌ها در صنایع مختلفی مانند صنایع شیمیایی، غذایی، و نفت و گاز کاربرد دارند.
