تجهیزات ابزاردقیق در دیگ بخار نقش حیاتی در بهبود کارایی، ایمنی و عملکرد این دستگاه دارند. این تجهیزات شامل ابزارهایی برای اندازهگیری و کنترل فشار، دما، سطح آب و سایر پارامترهای حیاتی دیگ بخار هستند. با استفاده از این تجهیزات، اپراتورها میتوانند عملکرد دیگ بخار را به دقت نظارت کرده و از بروز مشکلات احتمالی جلوگیری کنند. در ادامه، به بررسی انواع مختلف تجهیزات ابزاردقیق و نقش آنها در دیگ بخار میپردازیم.
در دیگ بخار چه تجهیزات ابزاردقیق به کار می رود؟ + همه چیز درباره دیگ بخار

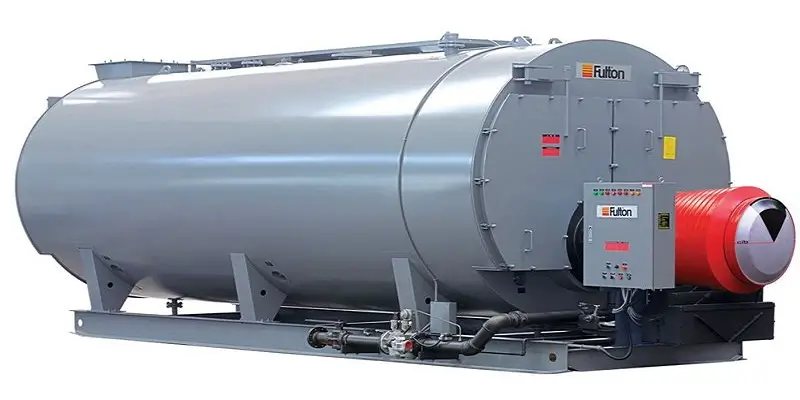

دیگ بخار یا بویلر یک دستگاه صنعتی است که برای تولید بخار از آب استفاده میشود. این دستگاه شامل یک مخزن بسته است که در آن آب با استفاده از گرمای ناشی از احتراق سوخت به بخار تبدیل میشود. تجهیزات ابزاردقیق در دیگ بخار در صنایع مختلفی مانند نیروگاهها، سیستمهای گرمایش مرکزی، و تولید برق کاربرد دارند.
اجزای اصلی دیگ بخار:
- سیستم آب تغذیه: آب مورد نیاز دیگ بخار را تامین میکند و به صورت خودکار تنظیم میشود.
- سیستم بخار: بخار تولید شده را به کاربردهای مختلف منتقل میکند.
- سیستم سوخت: سوخت مورد نیاز برای احتراق و تولید گرما را فراهم میکند.
انواع دیگ بخار:
- دیگ بخار چدنی: برای تولید بخار کم فشار و بیشتر در سیستمهای گرمایش مرکزی استفاده میشود.
- دیگ بخار فولادی: برای تولید بخار با فشار بالا و در صنایع بزرگتر کاربرد دارد.
- دیگ بخار واتر تیوپ: آب در لولهها جریان دارد و گرما از بیرون به لولهها منتقل میشود.
- دیگ بخار فایر تیوپ: گرما از طریق لولهها عبور میکند و آب در اطراف لولهها قرار دارد.
کاربردهای دیگ بخار:
- گرمایش ساختمانها: استفاده از بخار برای گرمایش محیطهای مسکونی و تجاری.
- تولید برق: استفاده از بخار برای چرخاندن توربینها و تولید برق.
- فرایندهای صنعتی: استفاده از بخار در فرایندهای مختلف صنعتی مانند پالایشگاهها و کارخانهها.
دیگهای بخار از نظر جنس به دو دسته چدنی و فولادی تقسیمبندی میشوند و بسته به نیاز و کاربرد، نوع مناسب انتخاب میشود.
1. گیج فشار (Pressure Gauge): گیج فشار برای اندازهگیری فشار داخل دیگ بخار استفاده میشود. این ابزار به اپراتورها کمک میکند تا از عملکرد ایمن و کارآمد دیگ بخار اطمینان حاصل کنند.
2. دماسنج (Temperature Gauge): دماسنج برای اندازهگیری دمای آب یا بخار داخل دیگ بخار به کار میرود. کنترل دقیق دما برای جلوگیری از آسیب به دیگ و بهبود کارایی آن ضروری است.
3. نشانگر سطح آب (Water Level Indicator): این ابزار برای نظارت بر سطح آب در دیگ بخار استفاده میشود. وجود آب کافی در دیگ برای جلوگیری از گرم شدن بیش از حد و آسیب به دیگ ضروری است.
4. اسکنر شعله (Flame Scanner): اسکنر شعله برای تشخیص وجود شعله در مشعل دیگ بخار استفاده میشود. این ابزار به جلوگیری از خطرات احتمالی ناشی از عدم وجود شعله کمک میکند.
5. آنالایزر احتراق (Combustion Analyzer): این ابزار برای تحلیل گازهای خروجی از دیگ بخار به کار میرود. آنالایزر احتراق به بهبود کارایی سوخت و کاهش آلایندههای زیستمحیطی کمک میکند.
6. سیستم کنترل (Control System): سیستم کنترل برای مدیریت و تنظیم عملکرد دیگ بخار استفاده میشود. این سیستم شامل کنترلهای مختلفی مانند کنترل دما، فشار و سطح آب است که به بهبود کارایی و ایمنی دیگ بخار کمک میکند
7. شیر اطمینان (Safety Valve): شیر اطمینان برای جلوگیری از افزایش بیش از حد فشار در دیگ بخار به کار میرود. این شیر به صورت خودکار باز میشود تا فشار اضافی را تخلیه کند و از خطرات احتمالی جلوگیری کند.
8. پمپ آب (Water Pump): پمپ آب برای تأمین آب مورد نیاز دیگ بخار استفاده میشود. این پمپ به حفظ سطح آب مناسب در دیگ کمک میکند و از کاهش سطح آب جلوگیری میکند.
9. دودکش (Chimney or Flue): دودکش برای تخلیه گازهای خروجی از دیگ بخار به کار میرود. این ابزار به بهبود ایمنی و کاهش آلایندههای زیستمحیطی کمک میکند.
تجهیزات ابزاردقیق در دیگ بخار نقش حیاتی در بهبود کارایی، ایمنی و عملکرد این دستگاه دارند. انتخاب و استفاده صحیح از این تجهیزات میتواند به کاهش هزینهها و افزایش بهرهوری کمک کند.
انواع ولوهای ابزار دقیق و کارایی آن
ولوهای ابزار دقیق (Valves) نقش حیاتی در کنترل و تنظیم جریان سیالات در سیستمهای صنعتی دارند. این ولوها به دلیل دقت بالا و قابلیت کنترل دقیق، در صنایع مختلفی مانند نفت و گاز، پتروشیمی، نیروگاهها و صنایع غذایی استفاده میشوند. در ادامه به بررسی انواع ولوهای ابزار دقیق و کارایی آن میپردازیم:
1. شیر کروی (Globe Valve): شیر کروی برای کنترل جریان سیال استفاده میشود. این نوع ولو دارای بدنهای کروی شکل است و دیسک آن به صورت خطی حرکت میکند تا جریان را تنظیم کند. از مزایای این ولو میتوان به دقت بالا در کنترل جریان اشاره کرد، اما افت فشار زیادی ایجاد میکند.
2. شیر دروازهای (Gate Valve): شیر دروازهای برای باز و بسته کردن کامل جریان استفاده میشود. این نوع ولو دارای دیسکی صاف است که به صورت عمودی حرکت میکند. این ولو برای سیالات چسبناک مانند روغنهای سنگین مناسب است و افت فشار کمی ایجاد میکند.
3. شیر سوزنی (Needle Valve): شیر سوزنی دارای یک سوپاپ سوزنی است که به صورت خطی حرکت میکند و جریان سیال را با دقت بالا کنترل میکند. این نوع ولو برای سیالات غیر چسبناک مانند بخار، هوا و گاز مناسب است و افت فشار زیادی ایجاد میکند.
4. شیر گلویی (Pinch Valve): شیر گلویی از یک مجرای انعطافپذیر تشکیل شده است که با حرکت دیسکها جریان سیال را کنترل میکند. این نوع ولو ارزان و ساده است و برای سیالاتی که حاوی ذرات جامد هستند مناسب است.
5. شیر دیافراگمی (Diaphragm Valve): شیر دیافراگمی دارای یک دیافراگم انعطافپذیر است که با حرکت آن جریان سیال کنترل میشود. این نوع ولو برای سیالات خورنده و آلوده مناسب است و افت فشار کمی ایجاد میکند.
6. شیر توپی (Ball Valve): شیر توپی دارای یک توپ با سوراخی در وسط است که با چرخش آن جریان سیال باز یا بسته میشود. این نوع ولو برای کاربردهای قطع و وصل سریع جریان مناسب است و افت فشار کمی ایجاد میکند.
7. شیر پروانهای (Butterfly Valve): شیر پروانهای دارای یک دیسک چرخان است که با چرخش آن جریان سیال کنترل میشود. این نوع ولو برای کاربردهای با فشار پایین و دبی بالا مناسب است و افت فشار کمی ایجاد میکند.
8. شیر سماوری (Plug Valve): شیر سماوری دارای یک پلاگ مخروطی یا استوانهای است که با چرخش آن جریان سیال کنترل میشود. این نوع ولو برای کاربردهای قطع و وصل سریع جریان مناسب است و افت فشار کمی ایجاد میکند.
ولوهای ابزار دقیق با توجه به نوع سیال، دما، فشار و کاربرد مورد نظر انتخاب میشوند. هر نوع ولو دارای مزایا و معایب خاص خود است که باید در انتخاب آنها مد نظر قرار گیرد. استفاده صحیح از این ولوها میتواند به بهبود کارایی و ایمنی سیستمهای صنعتی کمک کند.
