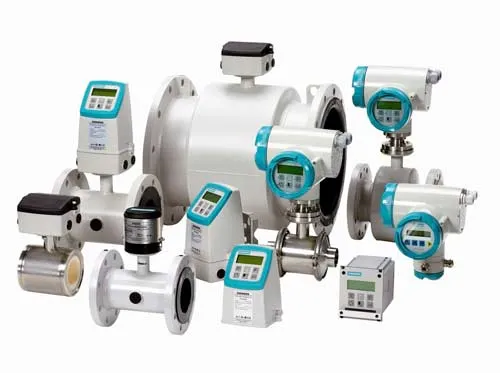

ابزارهای اندازه گیری جریان سیالات نقش حیاتی در صنایع مختلف ایفا می‌کنند. این ابزارها به ما امکان می‌دهند تا جریان مایعات و گازها را با دقت بالا اندازه‌گیری کنیم و از این طریق به بهبود فرآیندهای صنعتی، کاهش هزینه‌ها و افزایش بهره‌وری کمک کنیم. از جمله کاربردهای مهم ابزارهای اندازه گیری جریان سیالات می‌توان به صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، و همچنین صنایع غذایی و دارویی اشاره کرد.
چه نوع ابزارهای اندازه گیری جریان سیالات وجود دارند؟
ابزارهای اندازه گیری جریان سیالات مختلفی وجود دارند که هر کدام بر اساس اصول و تکنولوژی‌های متفاوتی کار می‌کنند. برخی از مهمترین این ابزارها عبارتند از:
- ونتوری‌متر (Venturimeter): این ابزار با استفاده از اثر ونتوری، که کاهش فشار در سیالات هنگام عبور از قسمت تنگ لوله است، جریان سیالات را اندازه‌گیری می‌کند.
- لوله پیتوت (Pitot Tube): این ابزار برای اندازه‌گیری سرعت سیالات استفاده می‌شود و با قرار گرفتن در مسیر جریان سیال، فشار جریان را اندازه‌گیری می‌کند.
- اوریفیس‌متر (Orifice Meter): این ابزار با ایجاد یک انقباض در مسیر جریان سیال، اختلاف فشار را اندازه‌گیری کرده و از این طریق جریان را محاسبه می‌کند.
یکی از پرکاربردترین این ابزار ها فلومتر اندرس است، اگر قصد خری و دریافت اطلاعات بیشتر از این محصول را دارید، می توانید با این شماره 905 31 21 0912 تماس بگیرید.
ونتوری‌متر (Venturimeter) یک مدل از ابزارهای اندازه گیری جریان سیالات
ونتوری‌متر (Venturimeter) یکی از مهم ترین ابزارهای اندازه گیری جریان سیالات است. این ابزار بر اساس اصل برنولی کار می‌کند که بیان می‌کند با افزایش سرعت سیال، فشار آن کاهش می‌یابد. ونتوری‌متر از سه بخش اصلی تشکیل شده است:
- مخروط همگرا (Converging Cone): این بخش در ابتدای ونتوری‌متر قرار دارد و سطح مقطع آن به تدریج کاهش می‌یابد. این کاهش سطح مقطع باعث افزایش سرعت سیال و کاهش فشار آن می‌شود.
- استوانه گلویی (Throat): این بخش کمترین سطح مقطع را دارد و در آن سرعت سیال به حداکثر و فشار به حداقل می‌رسد. طول این بخش معمولاً برابر با قطر لوله ورودی است.
- مخروط واگرا (Diverging Cone): این بخش در انتهای ونتوری‌متر قرار دارد و سطح مقطع آن به تدریج افزایش می‌یابد. این افزایش سطح مقطع باعث کاهش سرعت سیال و افزایش فشار آن می‌شود.
ونتوری‌متر بر اساس اصل برنولی کار می‌کند. وقتی سیال از مخروط همگرا عبور می‌کند، سرعت آن افزایش و فشار کاهش می‌یابد. در استوانه گلویی، سرعت به حداکثر و فشار به حداقل می‌رسد. سپس در مخروط واگرا، سرعت کاهش و فشار افزایش می‌یابد. با اندازه‌گیری اختلاف فشار بین دو نقطه قبل و بعد از استوانه گلویی، می‌توان جریان سیال را محاسبه کرد.
ونتوری‌متر در صنایع مختلفی کاربرد دارد، از جمله:
- صنایع نفت و گاز: برای اندازه‌گیری جریان نفت و گاز در خطوط لوله.
- صنایع پتروشیمی: برای کنترل و اندازه‌گیری جریان مواد شیمیایی.
- صنایع آب و فاضلاب: برای اندازه‌گیری جریان آب و فاضلاب.
- صنایع غذایی و دارویی: برای کنترل جریان مواد در فرآیندهای تولید.
مزایا و معایب ونتوری‌متر (Venturimeter)
مزایا:
- دقت بالا در اندازه‌گیری جریان.
- عدم وجود قطعات متحرک که باعث کاهش نیاز به نگهداری می‌شود.
- قابلیت استفاده در شرایط مختلف دما و فشار.
معایب:
- هزینه نصب و نگهداری نسبتاً بالا.
- نیاز به فضای کافی برای نصب به دلیل طول زیاد ونتوری‌متر.
ابزارهای اندازه گیری جریان سیالات و لوله پیتوت (Pitot Tube)
لوله پیتوت (Pitot Tube) یکی از مهمترین ابزارهای اندازه گیری جریان سیالات است. این ابزار به ویژه در صنایع هوافضا، اتومبیل‌رانی و علم آیرودینامیک کاربرد دارد. ساختار لوله پیتوت از دو بخش اصلی تشکیل شده است:
- لوله داخلی: این لوله در مسیر مستقیم جریان سیال قرار می‌گیرد و فشار کل (Total Pressure) را اندازه‌گیری می‌کند.
- لوله خارجی: این لوله دارای سوراخ‌هایی در طرفین است که فشار استاتیک (Static Pressure) را اندازه‌گیری می‌کند.
لوله پیتوت بر اساس اصل برنولی کار می‌کند. وقتی سیال وارد لوله داخلی می‌شود، سرعت آن به صفر می‌رسد و فشار کل اندازه‌گیری می‌شود. فشار کل شامل فشار استاتیک و فشار دینامیک (Dynamic Pressure) است. با استفاده از اختلاف فشار بین لوله داخلی و لوله خارجی، می‌توان سرعت سیال را محاسبه کرد. فرمول محاسبه سرعت به صورت زیر است:
که در آن:
- ( V ) سرعت سیال
- ( P_t ) فشار کل
- ( P_s ) فشار استاتیک
- ( \rho ) چگالی سیال.
لوله پیتوت در صنایع مختلفی کاربرد دارد، از جمله:
- هوافضا: برای اندازه‌گیری سرعت هوا در هواپیماها.
- اتومبیل‌رانی: برای اندازه‌گیری سرعت جریان هوا در تونل‌های باد.
- صنایع نفت و گاز: برای اندازه‌گیری سرعت جریان گازها و مایعات در خطوط لوله.
مزایا و معایب لوله پیتوت
مزایا:
- ساختار ساده و قابل اعتماد.
- هزینه پایین و نگهداری آسان.
- قابلیت استفاده در شرایط مختلف دما و فشار.
معایب:
- دقت پایین‌تر نسبت به برخی ابزارهای دیگر.
- نیاز به کالیبراسیون دقیق برای اندازه‌گیری‌های دقیق.
لوله پیتوت به راحتی قابل نصب است و می‌توان آن را بدون قطع جریان سیال نصب کرد. این ویژگی باعث می‌شود که در بسیاری از کاربردهای صنعتی مورد استفاده قرار گیرد.
