شیر پروانه ای پنوماتیک که با نام باترفلای ولو پنوماتیکی نیز شناخته می‌شود، یکی از تجهیزات پرکاربرد در صنعت است که برای قطع و وصل یا تنظیم جریان سیالات به کار می‌رود. این نوع شیرها به دلیل طراحی ساده و کارآمد، مقرون به صرفه بودن، و سرعت بالای عملکرد، در بسیاری از صنایع از جمله نفت و گاز، پتروشیمی، صنایع غذایی و آب و فاضلاب استفاده می‌شوند. در این مقاله به بررسی کامل شیر پروانه‌ای پنوماتیک، نحوه عملکرد آن، انواع موجود در بازار و عوامل تأثیرگذار بر قیمت آن خواهیم پرداخت.
شیر شیر پروانه ای پنوماتیک چیست؟

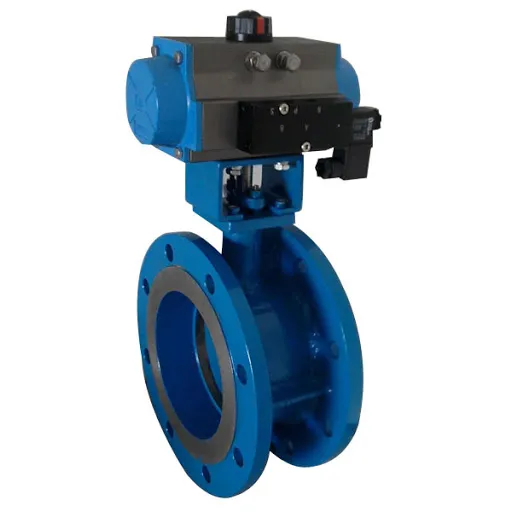

شیر پروانه ای پنوماتیک نوعی شیر قطع و وصل است که جریان سیال (گاز یا مایع) را به‌وسیله یک دیسک گرد در مرکز مسیر عبور کنترل می‌کند. این دیسک به یک شفت مرکزی متصل است که با چرخش آن، دیسک به‌صورت عمودی در مسیر جریان قرار می‌گیرد و جریان سیال را مسدود یا آزاد می‌کند.
در این نوع شیر، سیستم پنوماتیک وظیفه اعمال نیروی لازم برای چرخاندن شفت و دیسک را بر عهده دارد. پنوماتیک به معنای استفاده از هوای فشرده برای ایجاد نیروی مکانیکی است. به همین دلیل، شیر پروانه‌ای پنوماتیک بدون نیاز به نیروی انسانی یا دخالت دستی، به‌طور خودکار باز و بسته می‌شود و در نتیجه عملکرد سریع و دقیق‌تری دارد.
برای کسب اطلاعات بیشتر درباره اجزای تشکیل‌دهنده شیرهای پنوماتیک و نحوه کار دقیق آن‌ها، می‌توانید مقاله اجزای شیر پنوماتیک و نحوه کار آن‌ها را مطالعه کنید.
ساختار شیر پروانه‌ای پنوماتیک
شیر پروانه ای پنوماتیک از چندین بخش اساسی تشکیل شده است:
- بدنه: بدنه شیر که معمولاً از جنس فلزاتی مانند فولاد ضدزنگ، چدن یا آلیاژهای مقاوم به خوردگی ساخته می‌شود.
- دیسک: دیسک گرد در مرکز شیر قرار دارد و اصلی‌ترین قطعه برای قطع و وصل جریان سیال است. این دیسک می‌تواند از جنس فلز، پلاستیک یا مواد کامپوزیتی باشد.
- شفت: شفت، محور اصلی اتصال دیسک به عملگر پنوماتیک است که با چرخاندن آن، دیسک درون مسیر جریان حرکت می‌کند.
- عملگر پنوماتیک: عملگر پنوماتیک به هوای فشرده متصل است و نیروی لازم برای چرخش شفت را تأمین می‌کند. این عملگر می‌تواند در حالت‌های مختلف باز، بسته و نیمه‌باز کنترل شود.
نحوه عملکرد شیر پروانه‌ای پنوماتیک
عملکرد شیر پروانه ای پنوماتیک بسیار ساده و کارآمد است. هوای فشرده از طریق سیستم کنترل پنوماتیک به عملگر ارسال می‌شود. عملگر این نیرو را به چرخش شفت منتقل کرده و در نتیجه، دیسک داخل شیر به اندازه‌ای که نیاز است، چرخیده و جریان سیال قطع یا باز می‌شود. یکی از ویژگی‌های مهم این شیر، سرعت بالای عملکرد آن است که می‌تواند در کسری از ثانیه جریان را کنترل کند.
این سرعت بالا و همچنین کنترل دقیق جریان، شیر پروانه‌ای پنوماتیک را به گزینه‌ای مناسب برای سیستم‌های نیازمند به قطع و وصل سریع و دقیق تبدیل کرده است. در سیستم‌های اتوماسیون صنعتی که کارایی و سرعت اهمیت زیادی دارد، این نوع شیرها عملکرد قابل اعتمادی دارند.
محصولات پیشنهادی تتیس صنعت: شیر برقی اس ام سی (SMC)
مزایا و معایب شیر پروانه‌ای پنوماتیک
مزایا:
- سرعت بالا: یکی از بزرگ‌ترین مزایای این نوع شیرها، سرعت بالا در باز و بسته کردن جریان است که باعث کاهش زمان فرآیندهای صنعتی می‌شود.
- کارایی بالا: این شیرها قادر به کنترل جریان‌های بالا با حداقل مقاومت هستند، و این ویژگی آن‌ها را برای خطوط اصلی انتقال سیالات ایده‌آل می‌سازد.
- هزینه نگهداری پایین: به دلیل سادگی طراحی و کم بودن قطعات متحرک، شیر پروانه‌ای پنوماتیک به نگهداری کمتری نیاز دارد و هزینه تعمیرات آن کمتر است.
- طول عمر بالا: به دلیل مواد مقاوم به خوردگی که در ساخت این شیرها به کار می‌رود، طول عمر آن‌ها معمولاً بسیار بالاست.
- قابلیت تنظیم: علاوه بر باز و بسته کردن، این نوع شیرها قابلیت تنظیم جریان سیال را نیز دارند که می‌تواند به بهینه‌سازی مصرف انرژی کمک کند.
معایب:
- محدودیت فشار و دما: شیر پروانه‌ای پنوماتیک به طور کلی برای فشار و دمای بالا مناسب نیست و در این شرایط نیاز به شیرهای تخصصی‌تری وجود دارد.
- نشت سیال: در برخی موارد، به‌ویژه زمانی که دیسک به‌طور کامل در مسیر جریان قرار نمی‌گیرد، ممکن است نشت سیال اتفاق بیفتد.
- عدم استفاده در محیط‌های با سیالات ویسکوز بالا: برای سیالاتی که دارای چگالی و ویسکوزیته بالا هستند، عملکرد این شیرها ممکن است بهینه نباشد.
کاربردهای شیر پروانه‌ای پنوماتیک
شیرهای پروانه‌ای پنوماتیک به دلیل ویژگی‌های منحصر به فردشان در بسیاری از صنایع مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:
- صنایع نفت و گاز: برای کنترل جریان سیالات در خطوط انتقال و پالایشگاه‌ها.
- صنایع آب و فاضلاب: در سیستم‌های تصفیه آب و کنترل جریان‌های بزرگ استفاده می‌شود.
- صنایع غذایی و دارویی: به دلیل نیاز به جریان‌های کنترل‌شده در خطوط تولید و انتقال مواد، این شیرها گزینه‌های مناسبی برای این صنایع هستند.
- صنایع پتروشیمی: در خطوط انتقال مواد شیمیایی برای قطع و وصل سریع جریان سیالات خورنده.
انواع شیر پروانه‌ای پنوماتیک
شیرهای پروانه‌ای پنوماتیک بر اساس نوع بدنه، دیسک و عملگر به چندین دسته تقسیم می‌شوند. در ادامه به معرفی برخی از انواع آن‌ها می‌پردازیم:
- شیر پروانه‌ای لوله‌کشی صنعتی: این نوع شیرها برای استفاده در خطوط لوله‌کشی با فشار متوسط تا بالا طراحی شده‌اند و معمولاً از مواد مقاوم به خوردگی ساخته می‌شوند.
- شیر پروانه‌ای مقاوم به مواد شیمیایی: این شیرها برای محیط‌هایی که در معرض مواد شیمیایی خورنده هستند، طراحی شده‌اند و اغلب دارای دیسک و بدنه‌ای از جنس پلاستیک یا کامپوزیت‌های مقاوم هستند.
- شیر پروانه‌ای با عملگر پنوماتیک دوگانه: این نوع شیرها دارای عملگرهای دوگانه (double acting) هستند که هم برای باز و هم برای بسته شدن از هوای فشرده استفاده می‌کنند.
- شیر پروانه‌ای با عملگر پنوماتیک تک‌گانه: این شیرها دارای عملگرهای تک‌گانه (single acting) هستند که تنها برای یکی از حالات (باز یا بسته) از هوای فشرده استفاده می‌کنند و برای حالت دیگر از فنر داخلی کمک می‌گیرند.
محصولات پرفروش ما: شیر برقی بورکرت
عوامل مؤثر بر قیمت شیر پروانه ای پنوماتیک
قیمت شیر پروانه ای پنوماتیک بر اساس چندین عامل مهم متفاوت است. در ادامه به برخی از عوامل اصلی که بر قیمت این تجهیزات تأثیر می‌گذارند، اشاره می‌کنیم:
- جنس بدنه و دیسک: شیرهایی که از مواد مقاوم‌تر مانند فولاد ضدزنگ یا آلیاژهای خاص ساخته می‌شوند، معمولاً گران‌تر هستند. همچنین دیسک‌های ساخته شده از مواد مقاوم به خوردگی یا با پوشش‌های خاص نیز قیمت بیشتری دارند.
- نوع عملگر پنوماتیک: عملگرهای دوگانه معمولاً گران‌تر از عملگرهای تک‌گانه هستند. همچنین کیفیت و برند عملگر می‌تواند تأثیر مستقیمی بر قیمت داشته باشد.
- سایز شیر: هرچه قطر شیر بزرگ‌تر باشد، قیمت آن نیز افزایش می‌یابد. شیرهای بزرگ‌تر نیاز به مواد بیشتری دارند و فرایند تولید پیچیده‌تری را می‌طلبند.
- مقاومت در برابر فشار و دما: شیرهایی که برای تحمل فشارها و دماهای بالا طراحی شده‌اند، به دلیل استفاده از مواد خاص و فناوری‌های پیشرفته‌تر قیمت بیشتری دارند.
- برند: برندهای معتبرتر و شناخته‌شده‌تر ممکن است قیمت بالاتری داشته باشند، اما به طور کلی کیفیت و طول عمر بیشتری نیز ارائه می‌دهند.
برای کسب اطلاعات بیشتر در مورد تفاوت‌های کلیدی بین سیستم‌های پنوماتیک و هیدرولیک و نحوه عملکرد شیرهای مخصوص هر کدام، پیشنهاد می‌کنیم مقاله جامع بررسی کامل تفاوت شیر پنوماتیک و شیر هیدرولیک را مطالعه کنید. این مقاله به شما کمک می‌کند تا مزایا، معایب و کاربردهای هر یک از این سیستم‌ها را بهتر درک کنید و انتخاب مناسب‌تری برای نیازهای صنعتی خود داشته باشید.
جمع‌بندی
شیر پروانه‌ای پنوماتیک (باترفلای ولو پنوماتیکی) به عنوان یکی از ابزارهای کلیدی در صنایع مختلف، به دلیل کارایی بالا، سرعت عمل و هزینه نگهداری پایین مورد توجه قرار گرفته است. این شیرها، علاوه بر مزایای زیاد از جمله طول عمر بالا و قابلیت تنظیم جریان، دارای معایبی مانند محدودیت در فشار و دمای بالا نیز هستند. انتخاب شیر پروانه‌ای مناسب باید با توجه به نیازهای خاص سیستم، محیط کاری و هزینه‌های مربوطه انجام شود.
سوالات متداول درباره شیر پروانه ای پنوماتیک
1. شیر پروانه‌ای پنوماتیک چیست؟
شیر پروانه‌ای پنوماتیک، یک نوع شیر قطع و وصل یا تنظیم جریان است که با استفاده از هوای فشرده و یک دیسک گرد در مرکز مسیر عبور سیال، جریان را کنترل می‌کند.
2. عملکرد شیر پروانه‌ای پنوماتیک چگونه است؟
عملگر پنوماتیک با دریافت هوای فشرده، شفت و دیسک داخل شیر را می‌چرخاند و این چرخش باعث قطع یا وصل جریان سیال می‌شود.
3. شیر پروانه‌ای پنوماتیک چه مزایایی دارد؟
مزایای این شیر شامل سرعت بالا، کارایی بالا در کنترل جریان، هزینه نگهداری پایین و عمر طولانی است.
4. در چه صنایعی از شیر پروانه‌ای پنوماتیک استفاده می‌شود؟
این شیرها در صنایع نفت و گاز، آب و فاضلاب، صنایع غذایی، دارویی و پتروشیمی کاربرد گسترده‌ای دارند.
5. قیمت شیر پروانه‌ای پنوماتیک به چه عواملی بستگی دارد؟
قیمت این شیرها به عواملی مانند جنس بدنه و دیسک، نوع عملگر، سایز شیر و برند تولیدکننده بستگی دارد.
6. چه تفاوتی بین شیر پروانه‌ای با عملگر تک‌گانه و دوگانه وجود دارد؟
در عملگر تک‌گانه، شیر تنها با هوای فشرده در یک جهت حرکت می‌کند و برای برگشت از فنر استفاده می‌شود، در حالی که در عملگر دوگانه، هوای فشرده برای هر دو جهت باز و بسته شدن استفاده می‌شود.
